Frezeleme (Eco-Plus)

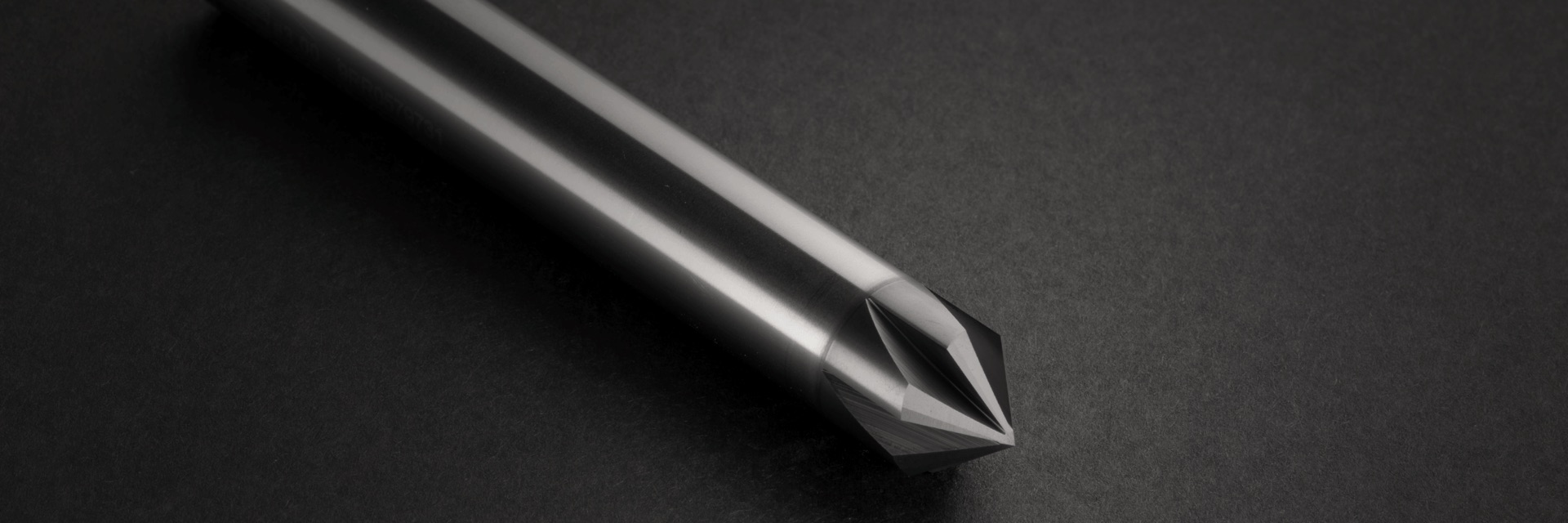

MCX Serisi

Eco-Plus Serisi
Eco-Plus Serisi
Pah Kırma Freze

Finiş
Kaba

Çelik
Paslanmaz Çelik
Sertleştirilmiş Çelik ≤ 54 HRc
Sertleştirilmiş Çelik > 54 HRc
Döküm
Grafit
Demir Dışı Materyal
HRSA
Titanyum
  • Önerilir
  • Kabul Edilebilir
  • Önerilmez

MCX Serisi

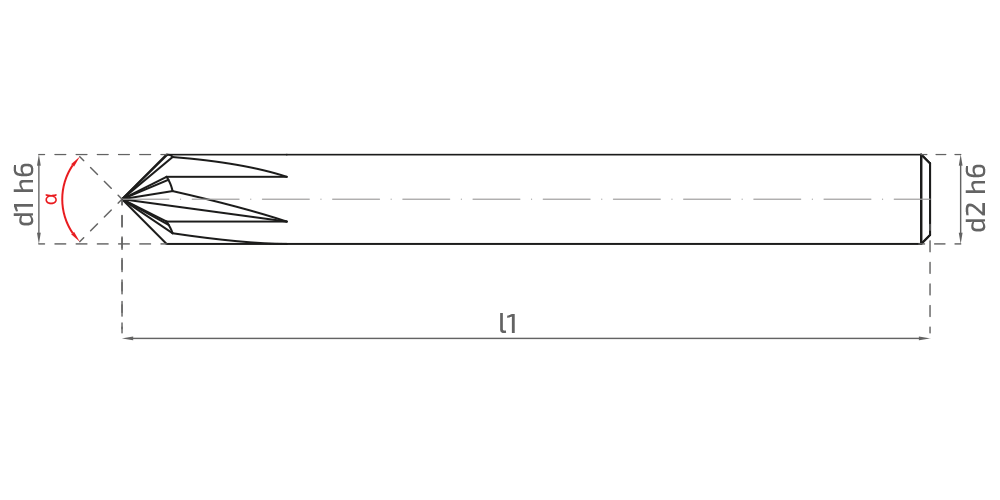

Stok Sipariş Kodu Kod Eski Kod d1h6 d2h6 l1 l2 α Z İlgili Doküman
* 39100 MCX.4.0400.0500.A090.0100.0000.0000.00.S04A1A01.01 MCX404051 4 4 50 10 90 4
* 39102 MCX.4.0600.0580.A090.0120.0000.0000.00.S06A1A01.01 MCX406058 6 6 58 12 90 4
* 39104 MCX.5.0800.0640.A090.0150.0000.0000.00.S08A1A01.01 MCX508064 8 8 64 15 90 5
* 39106 MCX.6.1000.0730.A090.0140.0000.0000.00.S10A1A01.01 MCX610073 10 10 73 14 90 6
* 39108 MCX.6.1200.0820.A090.0140.0000.0000.00.S12A1A01.01 MCX612082 12 12 82 14 90 6

Diş Başı İlerleme (mm/diş)

Ø ae=0,1xØ ap=0,1xØ
4 0,05-0,11
6 0,06-0,15
8 0,08-0,2
10 0,1-0,26
12 0,1-0,26
14 0,1-0,26
16 0,12-0,26
20 0,16-0,44

Kesme Değerleri

Malzeme Çeyrek Daire
Vc (m/dk)
Alaşımsız Çelik 280-320
İmalat Çeliği 220-250
lslah Çeliği 190-220
Soğuk İş Takım Çeliği 100-130
Sıcak İş Takım Çeliği 100-130
AISI 304 - 416 - 420 80-110
AISI 316 - 440 80-110
17-4 PH 15-5 PH 60-90
Krom Kobalt Alaşım 60-90
Duplex F51 50-70
Super Duplex F55 50-70
Gri Döküm Demir 200-240
Alaşımlı Döküm Demir 200-240
Hassas Döküm Demir 180-215
Alüminyum Alaşım 230-370
Bakır Alaşım 650-680
Demir Bazlı Süper Alaşım 40-50
Nikel Bazlı Süper Alaşım 40-50
Titanyum Bazlı Süper Alaşım 70-90
Çelik
Paslanmaz Çelik
Sertleştirilmiş Çelik ≤ 54 HRc
Sertleştirilmiş Çelik > 54 HRc
Döküm
Grafit
Demir Dışı Materyal
HRSA
Titanyum
  • Önerilir
  • Kabul Edilebilir
  • Önerilmez
