Finiş
Kaba
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|

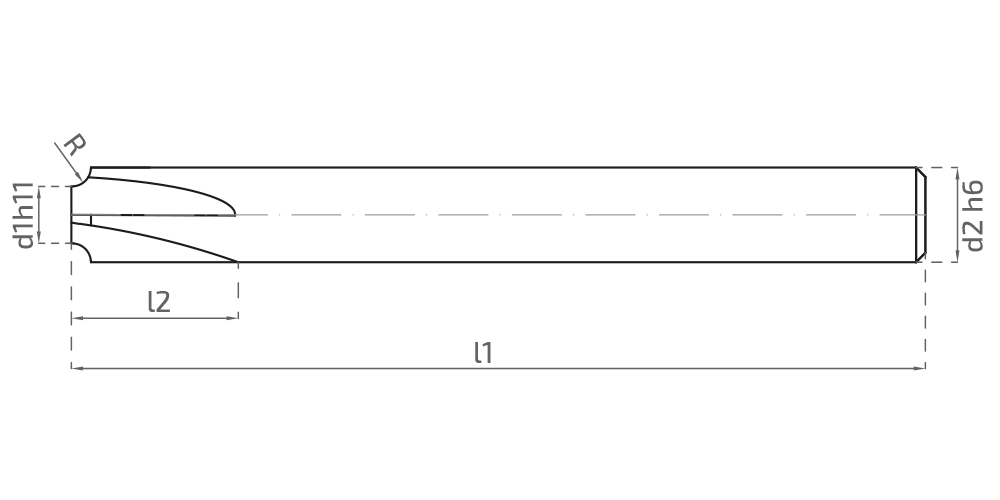

Önerilir Kabul Edilebilir Önerilmez| STOK | KOD | d1 | l2 | l1 | d2 h6 | R (±0,02) | Z |
|---|---|---|---|---|---|---|---|
| MCV305058 | 4.5 | 7 | 58 | 6 | 0.5 | 3 | |
| MCV307558 | 4.5 | 7 | 58 | 6 | 0.75 | 3 | |
| MCV410064 | 6 | 10 | 64 | 8 | 1 | 4 | |
| MCV415064 | 5 | 10 | 64 | 8 | 1.5 | 4 | |
| MCV420073 | 5.5 | 12 | 73 | 10 | 2 | 4 | |
| MCV425073 | 3.5 | 12 | 73 | 10 | 2.5 | 4 | |
| MCV430082 | 3.5 | 14 | 82 | 12 | 3 | 4 | |
| MCV440082 | 5.5 | 16 | 82 | 14 | 4 | 4 | |
| MCV450093 | 6 | 20 | 93 | 16 | 5 | 4 | |
| MCV460105 | 8 | 20 | 105 | 20 | 6 | 4 |
| Ø | Ø | ||
|---|---|---|---|
| 4.5 | 0.005 | 3.5 | 0.03 |
| 7.5 | 0.005 | 4.5 | 0.035 |
| 10.5 | 0.005 | 5 | 0.038 |
| 13.5 | 0.005 | 5.5 | 0.041 |
| 16.5 | 0.005 | 6 | 0.044 |
| 19.5 | 0.005 | 8 | 0.05 |
| 22.5 | 0.005 | ||
| 25.5 | 0.005 | ||
| 28.5 | 0.005 |
| Malzeme | Çeyrek Daire |
|---|---|
|
|
|
| Vc (m/dk) | |
| Alaşımsız Çelik | 120-150 |
| İmalat Çeliği | 120-150 |
| lslah Çeliği | 110-140 |
| Soğuk İş Takım Çeliği | 90-120 |
| Sıcak İş Takım Çeliği | 80-110 |
| AISI 304 - 416 - 420 | 60-90 |
| AISI 316 - 440 | 40-70 |
| 17-4 PH 15-5 PH | 40-70 |
| Krom Kobalt Alaşım | 35-65 |
| Duplex F51 | 35-65 |
| Super Duplex F55 | 30-40 |
| HRSA Hastelloy | 40-70 |
| HRSA lncoinel 625 | 40-70 |
| HRSA lncoinel 718 | 40-70 |
| HRSA Nimonic | 40-70 |
| Titanyum | 50-80 |
| Titanyum Alaşımları | 50-80 |
| ≤ 54 HRC | 70-100 |
| >54 HRC | 50-80 |
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir Kabul Edilebilir Önerilmez
