Delik İşleme

M5DF Serisi

Delik İşleme
Delik İşleme

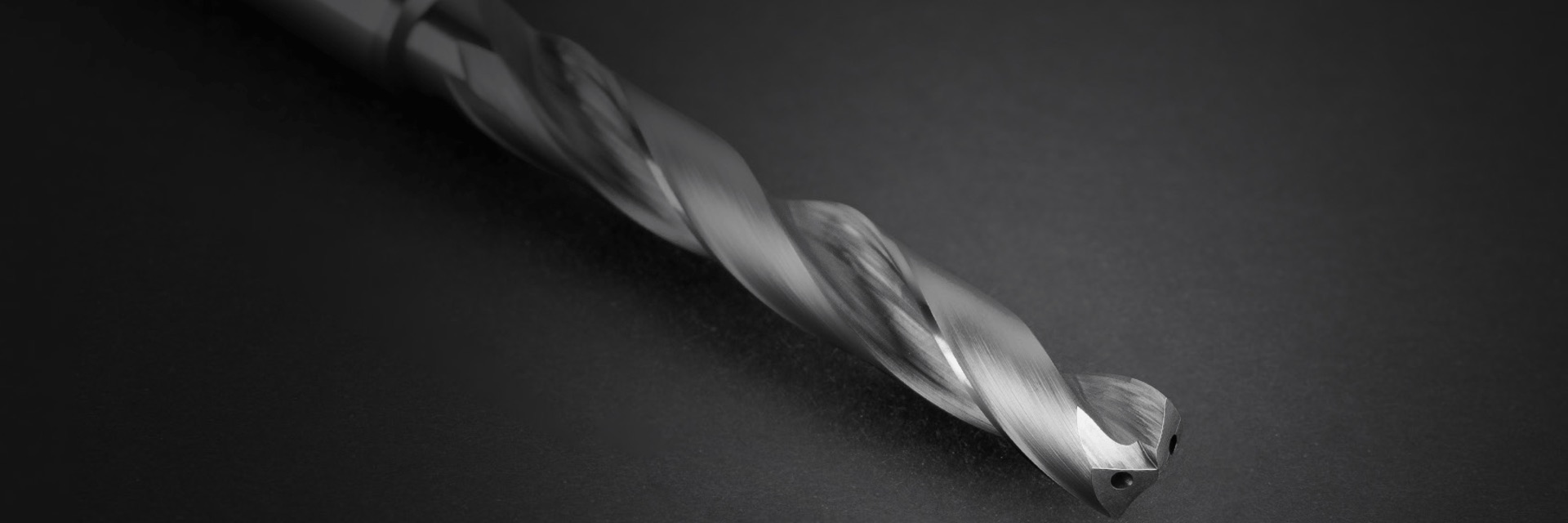

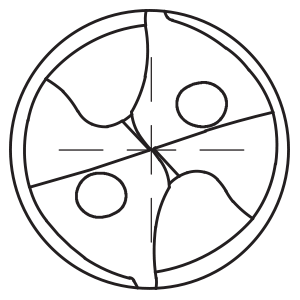

5D Matkap


Çelik
Paslanmaz Çelik
Sertleştirilmiş Çelik ≤ 54 HRc
Sertleştirilmiş Çelik > 54 HRc
Döküm
Grafit
Demir Dışı Materyal
HRSA
Titanyum
  • Önerilir
  • Kabul Edilebilir
  • Önerilmez

M5DF Serisi

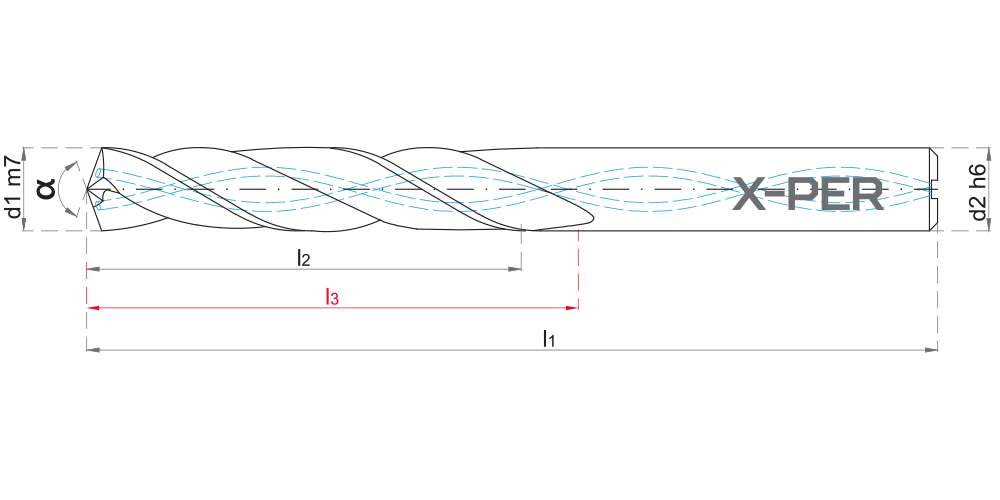

Stok Sipariş Kodu Kod Eski Kod d1m7 d2h6 l1 l2 l3 İlgili Dokümanlar
* 70100 M5DF.2.0238.0680.A0140.0140.0000.0270.00.S03P1B03.01 M5DF023868 2.38 3 68 14 27
* 70102 M5DF.2.0300.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF030066 3 6 66 27 28
70104 M5DF.2.0310.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF031066 3.1 6 66 27 28
70106 M5DF.2.0320.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF032066 3.2 6 66 27 28
70108 M5DF.2.0325.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF0325066 3.25 6 66 27 28
* 70110 M5DF.2.0330.0720.A0140.0290.0000.0320.00.S06A2B03.01 M5DF033072 3.3 6 72 29 32
70112 M5DF.2.0330.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF033066 3.3 6 66 27 28
70114 M5DF.2.0340.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF034066 3.4 6 66 27 28
* 70116 M5DF.2.0350.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF035066 3.5 6 66 27 28
70118 M5DF.2.0360.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF036066 3.6 6 66 27 28
70120 M5DF.2.0370.0660.A0138.0270.0000.0280.00.S06C1A05.01 M5DF037066 3.7 6 66 27 28
70122 M5DF.2.0380.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF038074 3.8 6 74 32 36
70124 M5DF.2.0390.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF039074 3.9 6 74 32 36
* 70126 M5DF.2.0400.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF040074 4 6 74 32 36
70128 M5DF.2.0410.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF041074 4.1 6 74 32 36
* 70130 M5DF.2.0420.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF042074 4.2 6 74 32 36
70132 M5DF.2.0430.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF043074 4.3 6 74 32 36
70134 M5DF.2.0440.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF044074 4.4 6 74 32 36
* 70136 M5DF.2.0450.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF045074 4.5 6 74 32 36
70138 M5DF.2.0460.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF046074 4.6 6 74 32 36
70140 M5DF.2.0470.0740.A0138.0320.0000.0360.00.S06C1A05.01 M5DF047074 4.7 6 74 32 36
70142 M5DF.2.0480.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF048082 4.8 6 82 41 44
70144 M5DF.2.0490.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF049082 4.9 6 82 41 44
* 70146 M5DF.2.0500.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF050082 5 6 82 41 44
* 70148 M5DF.2.0510.0820.A0140.0430.0000.0440.00.S06A1B02.01 M5DF051082SP 5.1 6 82 43 44
70150 M5DF.2.0510.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF051082 5.1 6 82 41 44
* 70152 M5DF.2.0520.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF052082 5.2 6 82 41 44
70154 M5DF.2.0530.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF053082 5.3 6 82 41 44
70156 M5DF.2.0540.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF054082 5.4 6 82 41 44
* 70158 M5DF.2.0550.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF055082 5.5 6 82 41 44
70160 M5DF.2.0560.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF056082 5.6 6 82 41 44
70162 M5DF.2.0570.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF057082 5.7 6 82 41 44
70164 M5DF.2.0580.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF058082 5.8 6 82 41 44
70166 M5DF.2.0590.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF059082 5.9 6 82 41 44
* 70168 M5DF.2.0600.0820.A0138.0410.0000.0440.00.S06C2A05.01 M5DF060082SP 6 6 82 41 44
70170 M5DF.2.0600.0820.A0138.0410.0000.0440.00.S06A1A05.01 M5DF060082 6 6 82 41 44
70172 M5DF.2.0610.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF061091 6.1 8 91 50 53
70174 M5DF.2.0620.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF062091 6.2 8 91 50 53
70176 M5DF.2.0630.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF063091 6.3 8 91 50 53
70178 M5DF.2.0640.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF064091 6.4 8 91 50 53
70180 M5DF.2.0650.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF065091 6.5 8 91 50 53
70182 M5DF.2.0660.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF066091 6.6 8 91 50 53
70184 M5DF.2.0670.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF067091 6.7 8 91 50 53
* 70186 M5DF.2.0680.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF068091 6.8 8 91 50 53
70188 M5DF.2.0690.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF069091 6.9 8 91 50 53
* 70190 M5DF.2.0700.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF070091 7 8 91 50 53
70192 M5DF.2.0710.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF071091 7.1 8 91 50 53
70194 M5DF.2.0720.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF072091 7.2 8 91 50 53
70196 M5DF.2.0730.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF073091 7.3 8 91 50 53
70198 M5DF.2.0740.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF074091 7.4 8 91 50 53
* 70200 M5DF.2.0750.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF075091 7.5 8 91 50 53
70202 M5DF.2.0760.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF076091 7.6 8 91 50 53
70204 M5DF.2.0770.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF077091 7.7 8 91 50 53
* 70206 M5DF.2.0780.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF078091 7.8 8 91 50 53
70208 M5DF.2.0790.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF079091 7.9 8 91 50 53
* 70210 M5DF.2.0800.0910.A0138.0500.0000.0530.00.S08A1A05.01 M5DF080091 8 8 91 50 53
70212 M5DF.2.0810.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF081103 8.1 10 103 57 61
70214 M5DF.2.0820.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF082103 8.2 10 103 57 61
70216 M5DF.2.0830.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF083103 8.3 10 103 57 61
70218 M5DF.2.0840.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF084103 8.4 10 103 57 61
* 70220 M5DF.2.0850.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF085103 8.5 10 103 57 61
70222 M5DF.2.0860.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF086103 8.6 10 103 57 61
70224 M5DF.2.0870.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF087103 8.7 10 103 57 61
* 70226 M5DF.2.0880.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF088103 8.8 10 103 57 61
70228 M5DF.2.0890.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF089103 8.9 10 103 57 61
* 70230 M5DF.2.0900.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF090103 9 10 103 57 61
70232 M5DF.2.0910.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF091103 9.1 10 103 57 61
70234 M5DF.2.0920.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF092103 9.2 10 103 57 61
70236 M5DF.2.0930.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF093103 9.3 10 103 57 61
70238 M5DF.2.0940.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF094103 9.4 10 103 57 61
* 70240 M5DF.2.0950.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF095103 9.5 10 103 57 61
70242 M5DF.2.0960.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF096103 9.6 10 103 57 61
70244 M5DF.2.0970.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF097103 9.7 10 103 57 61
70246 M5DF.2.0980.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF098103 9.8 10 103 57 61
70248 M5DF.2.0990.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF099103 9.9 10 103 57 61
* 70250 M5DF.2.1000.1030.A0138.0570.0000.0610.00.S10A1A05.01 M5DF100103 10 10 103 57 61
70252 M5DF.2.1000.1100.A0140.0650.0000.0720.00.S10A1A05.01 M5DF100110 10 10 110 65 72
70254 M5DF.2.1010.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF101118 10.1 12 118 67 71
* 70256 M5DF.2.1020.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF102118 10.2 12 118 67 71
70258 M5DF.2.1030.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF103118 10.3 12 118 67 71
70260 M5DF.2.1040.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF104118 10.4 12 118 67 71
70262 M5DF.2.1050.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF105118 10.5 12 118 67 71
70264 M5DF.2.1060.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF106118 10.6 12 118 67 71
70266 M5DF.2.1070.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF107118 10.7 12 118 67 71
70268 M5DF.2.1080.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF108118 10.8 12 118 67 71
70270 M5DF.2.1090.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF109118 10.9 12 118 67 71
* 70272 M5DF.2.1100.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF110118 11 12 118 67 71
70274 M5DF.2.1110.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF111118 11.1 12 118 67 71
70276 M5DF.2.1120.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF112118 11.2 12 118 67 71
70278 M5DF.2.1130.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF113118 11.3 12 118 67 71
70280 M5DF.2.1140.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF114118 11.4 12 118 67 71
* 70282 M5DF.2.1150.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF115118 11.5 12 118 67 71
70284 M5DF.2.1160.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF116118 11.6 12 118 67 71
70286 M5DF.2.1170.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF117118 11.7 12 118 67 71
70288 M5DF.2.1180.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF118118 11.8 12 118 67 71
70290 M5DF.2.1190.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF119118 11.9 12 118 67 71
* 70292 M5DF.2.1200.1180.A0138.0670.0000.0710.00.S12A1A05.01 M5DF120118 12 12 118 67 71
70294 M5DF.2.1230.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF123124 12.3 14 124 70 77
* 70296 M5DF.2.1250.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF125124 12.5 14 124 70 77
70298 M5DF.2.1270.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF127124 12.7 14 124 70 77
70300 M5DF.2.1280.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF128124 12.8 14 124 70 77
70302 M5DF.2.1290.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF129124 12.9 14 124 70 77
* 70304 M5DF.2.1300.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF130124 13 14 124 70 77
70306 M5DF.2.1330.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF133124 13.3 14 124 70 77
70308 M5DF.2.1350.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF135124 13.5 14 124 70 77
70310 M5DF.2.1370.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF137124 13.7 14 124 70 77
70312 M5DF.2.1380.1240.A0138.0700.0000.0770.00.S14A1A05.01 M5DF138124 13.8 14 124 70 77
* 70314 M5DF.2.1400.1240.A0140.0700.0000.0770.00.S14A1A05.01 M5DF140124 14 14 124 70 77
70316 M5DF.2.1420.1330.A0138.0740.0000.0830.00.S16A1A05.01 M5DF142133 14.2 16 133 74 83
70318 M5DF.2.1450.1330.A0138.0740.0000.0830.00.S16A1A05.01 M5DF145133 14.5 16 133 74 83
70320 M5DF.2.1470.1330.A0138.0740.0000.0830.00.S16A1A05.01 M5DF147133 14.7 16 133 74 83
70322 M5DF.2.1480.1330.A0138.0740.0000.0830.00.S16A1A05.01 M5DF148133 14.8 16 133 74 83
70324 M5DF.2.1500.1330.A0140.0740.0000.0830.00.S16A1A05.01 M5DF150133 15 16 133 74 83
70326 M5DF.2.1510.1330.A0140.0740.0000.0830.00.S16A1A05.01 M5DF151133 15.1 16 133 74 83
70328 M5DF.2.1530.1330.A0140.0740.0000.0830.00.S16A1A05.01 M5DF153133 15.3 16 133 74 83
70330 M5DF.2.1550.1330.A0140.0740.0000.0830.00.S16A1A05.01 M5DF155133 15.5 16 133 74 83
70332 M5DF.2.1570.1330.A0140.0740.0000.0830.00.S16A1A05.01 M5DF157133 15.7 16 133 74 83
70334 M5DF.2.1580.1330.A0140.0740.0000.0830.00.S16A1A05.01 M5DF158133 15.8 16 133 74 83
70336 M5DF.2.1600.1330.A0138.0740.0000.0830.00.S16A1A05.01 M5DF160133 16 16 133 74 83
70338 M5DF.2.1650.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF165143 16.5 18 143 86 93
70340 M5DF.2.1660.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF166143 16.6 18 143 86 93
70342 M5DF.2.1680.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF168143 16.8 18 143 86 93
* 70344 M5DF.2.1700.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF170143 17 18 143 86 93
70346 M5DF.2.1730.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF173143 17.3 18 143 86 93
70348 M5DF.2.1750.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF175143 17.5 18 143 86 93
70350 M5DF.2.1780.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF178143 17.8 18 143 86 93
70352 M5DF.2.1800.1430.A0140.0860.0000.0930.00.S18A1A05.01 M5DF180143 18 18 143 86 93
70354 M5DF.2.1850.1530.A0140.0920.0000.1010.00.S20A1A05.01 M5DF185153 18.5 20 153 92 101
70356 M5DF.2.1880.1530.A0140.0920.0000.1010.00.S20A1A05.01 M5DF188153 18.8 20 153 92 101
70358 M5DF.2.1900.1530.A0140.0920.0000.1010.00.S20A1A05.01 M5DF190153 19 20 153 92 101
70360 M5DF.2.1950.1530.A0140.0920.0000.1010.00.S20A1A05.01 M5DF195153 19.5 20 153 92 101
70362 M5DF.2.1980.1530.A0140.0920.0000.1010.00.S20A1A05.01 M5DF198153 19.8 20 153 92 101
70364 M5DF.2.2000.1530.A0140.0920.0000.1010.00.S20A1A05.01 M5DF200153 20 20 153 92 101

Diş Başı İlerleme (mm/dev)

Ø mm/rev
3 0,045
4 0,07
5 0,1
6 0,170
7 0,187
8 0,204
9 0,230
10 0,255
12 0,281
14 0,306
16 0,332
18 0,357
20 0,383

Kesme Değerleri

Materyal Vc(m/dk)
Alaşımsız Çelik 100-130
İmalat Çeliği 90-120
lslah Çeliği 90-120
Soğuk İş Takım Çeliği 60-90
Sıcak İş Takım Çeliği 60-90
AISI 304 - 416 - 420 50-55
AISI 316 - 440 50-55
17-4 PH 15-5 PH 40-50
Krom Kobalt Alaşım 40-50
Duplex F51 30-40
Super Duplex F55 30-40
Gri Dökme Demir 170-200
Alaşımlı Dökme Demir 150-180
Hassas Döküm 110-140
Titanyum 30-40
Titanyum Alaşım 25-30
≤ 54 HRC 60-80
>54 HRC 40-55
Çelik
Paslanmaz Çelik
Sertleştirilmiş Çelik ≤ 54 HRc
Sertleştirilmiş Çelik > 54 HRc
Döküm
Grafit
Demir Dışı Materyal
HRSA
Titanyum
  • Önerilir
  • Kabul Edilebilir
  • Önerilmez
