Finiş
Kaba
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|

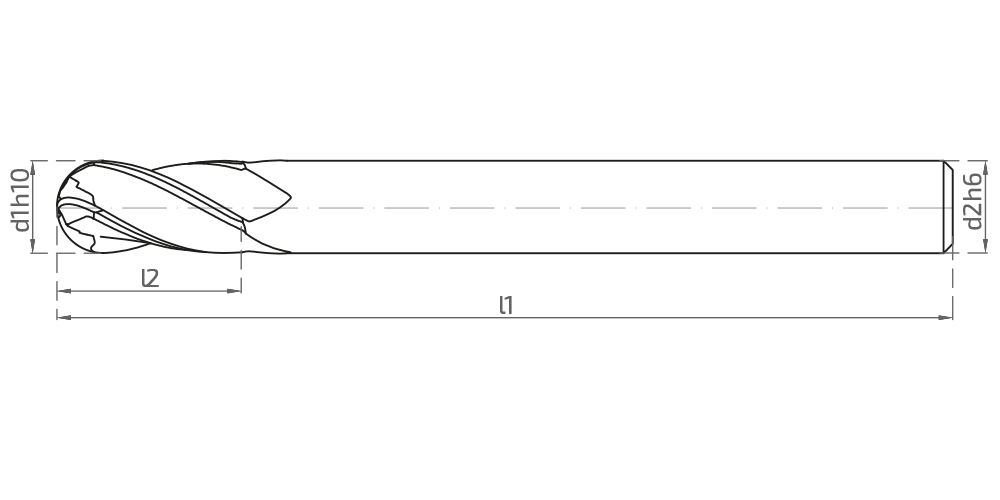

Önerilir Kabul Edilebilir Önerilmez| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | Köşe | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|
| * | 38100 | KKUF.4.0300.0750.R0150.0080.0000.0000.00.S03B1A01.01 | KKUF403075 | 3 | 3 | 75 | 8 | R 1.50 | |
| * | 38102 | KKUF.4.0400.0750.R0200.0100.0000.0000.00.S04B1A01.01 | KKUF404075 | 4 | 4 | 75 | 10 | R 2.00 | |
| * | 38104 | KKUF.4.0500.0750.R0250.0100.0000.0000.00.S05B1A01.01 | KKUF405075 | 5 | 5 | 75 | 10 | R 2.50 | |
| * | 38106 | KKUF.4.0600.0750.R0300.0100.0000.0000.00.S06B1A01.01 | KKUF406075 | 6 | 6 | 75 | 10 | R 3.00 | |
| * | 38108 | KKUF.4.0600.1000.R0300.0150.0000.0000.00.S06B1A01.01 | KKUF406100 | 6 | 6 | 100 | 15 | R 3.00 | |
| * | 38110 | KKUF.4.0800.0750.R0400.0100.0000.0000.00.S08B1A01.01 | KKUF408075 | 8 | 8 | 75 | 10 | R 4.00 | |
| * | 38112 | KKUF.4.0800.1000.R0400.0150.0000.0000.00.S08B1A01.01 | KKUF408100 | 8 | 8 | 100 | 15 | R 4.00 | |
| * | 38114 | KKUF.4.1000.1100.R0500.0200.0000.0000.00.S10B1A01.01 | KKUF410110 | 10 | 10 | 110 | 20 | R 5.00 | |
| * | 38116 | KKUF.4.1200.1100.R0600.0200.0000.0000.00.S12B1A01.01 | KKUF412110 | 12 | 12 | 110 | 20 | R 6.00 |
| Ø | ae=0.30Ø | ae=0.20Ø | ae=0.15Ø | ae=0.10Ø |
|---|---|---|---|---|
| 3 | 0.027 | 0.031 | 0.037 | 0.040 |
| 4 | 0.031 | 0.037 | 0.041 | 0.045 |
| 5 | 0.032 | 0.037 | 0.042 | 0.046 |
| 6 | 0.041 | 0.046 | 0.052 | 0.057 |
| 8 | 0.048 | 0.052 | 0.061 | 0.066 |
| 10 | 0.053 | 0.057 | 0.066 | 0.072 |
| 12 | 0.058 | 0.064 | 0.072 | 0.079 |
| Malzeme | Kenar Frezeleme | Son Yüzey Frezeleme |
|---|---|---|
|
|
|
|
| ap=0.1Ø / ae=0.03 - 0.02Ø | ap=0.1Ø / ae=0.02 - 0.01Ø | |
| Vc (m/dk) | Vc (m/dk) | |
| Alaşımsız Çelik | 200-230 | 230-260 |
| İmalat Çeliği | 200-230 | 230-260 |
| lslah Çeliği | 170-200 | 200-230 |
| Soğuk İş Takım Çeliği | 150-180 | 180-210 |
| Sıcak İş Takım Çeliği | 140-170 | 170-20 0 |
| AISI 304 - 416 - 420 | 90-120 | 120-150 |
| AISI 316 - 440 | 80-110 | 110-140 |
| 17-4 PH 15-5 PH | 80-110 | 110-140 |
| Krom Kobalt Alaşım | 70-100 | 100-130 |
| Gri Dökme Demir | 280-310 | 310-350 |
| Alaşımlı Dökme Demir | 180-210 | 210-250 |
| Hassas Döküm | 150-180 | 180-210 |
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir Kabul Edilebilir Önerilmez
