Finiş
Kaba
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|

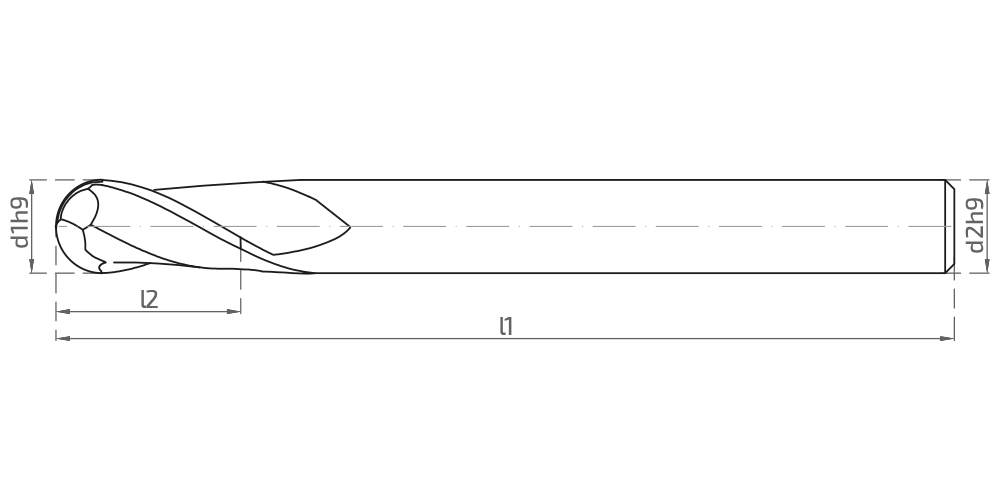

Önerilir Kabul Edilebilir Önerilmez| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | Köşe | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|
| * | 33100 | KKUF.2.0300.0750.R0150.0080.0000.0000.00.S03B1A04.01 | KKUF203075 | 3 | 3 | 75 | 8 | R 1.50 | |
| * | 33102 | KKUF.2.0400.0750.R0200.0100.0000.0000.00.S04B1A02.01 | KKUF204075 | 4 | 4 | 75 | 10 | R 2.00 | |
| 33104 | KKUF.2.0400.1000.R0200.0100.0000.0000.00.S04B1A02.01 | KKUF204100 | 4 | 4 | 100 | 10 | R 2.00 | ||
| * | 33106 | KKUF.2.0500.0750.R0250.0100.0000.0000.00.S05B1A02.01 | KKUF205075 | 5 | 5 | 75 | 10 | R 2.50 | |
| 33108 | KKUF.2.0500.1000.R0250.0100.0000.0000.00.S05B1A02.01 | KKUF205100 | 5 | 5 | 100 | 10 | R 2.50 | ||
| * | 33110 | KKUF.2.0600.0750.R0300.0100.0000.0000.00.S06B1A02.01 | KKUF206075 | 6 | 6 | 75 | 10 | R 3.00 | |
| * | 33112 | KKUF.2.0600.1100.R0300.0150.0000.0000.00.S06B1A02.01 | KKUF206100 | 6 | 6 | 110 | 15 | R 3.00 | |
| 33114 | KKUF.2.0800.0750.R0400.0100.0000.0000.00.S08B1A02.01 | KKUF208075 | 8 | 8 | 75 | 10 | R 4.00 | ||
| * | 33116 | KKUF.2.0800.1000.R0400.0150.0000.0000.00.S08B1A02.01 | KKUF208100 | 8 | 8 | 100 | 15 | R 4.00 | |
| * | 33118 | KKUF.2.1000.1100.R0500.0200.0000.0000.00.S10B1A02.01 | KKUF210110 | 10 | 10 | 110 | 20 | R 5.00 | |
| * | 33120 | KKUF.2.1200.1100.R0600.0220.0000.0000.00.S12B1A02.01 | KKUF212110 | 12 | 12 | 110 | 22 | R 6.00 |
| Ø | ae=0.03Ø | ae=0.02Ø | ae=0.015Ø |
|---|---|---|---|
| 3 | 0,020 | 0,023 | 0,027 |
| 4 | 0,023 | 0,027 | 0,030 |
| 5 | 0,024 | 0,027 | 0,030 |
| 6 | 0,030 | 0,035 | 0,040 |
| 8 | 0,036 | 0,040 | 0,045 |
| 10 | 0,040 | 0,042 | 0,050 |
| 12 | 0,045 | 0,048 | 0,055 |
| Malzeme | Kenar Frezeleme | Son Yüzey Frezeleme |
|---|---|---|
|
|
|
|
| ap=0.1Ø / ae=0.03 - 0.02Ø | ap=0.1Ø / ae=0.02 - 0.01Ø | |
| Vc (m/dk) | Vc (m/dk) | |
| Alaşımsız Çelik | 200-230 | 230-260 |
| İmalat Çeliği | 200-230 | 230-260 |
| lslah Çeliği | 170-200 | 200-230 |
| Soğuk İş Takım Çeliği | 150-180 | 180-210 |
| Sıcak İş Takım Çeliği | 140-170 | 170-200 |
| AISI 304 - 416 - 420 | 90-120 | 120-150 |
| AISI 316 - 440 | 80-110 | 110-140 |
| 17-4 PH 15-5 PH | 80-110 | 110-140 |
| Krom Kobalt Alaşım | 70-100 | 100-130 |
| Gri Dökme Demir | 280-310 | 310-350 |
| Alaşımlı Dökme Demir | 180-210 | 210-250 |
| Hassas Döküm | 150-180 | 180-210 |
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir Kabul Edilebilir Önerilmez
