Finiş
Kaba
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|

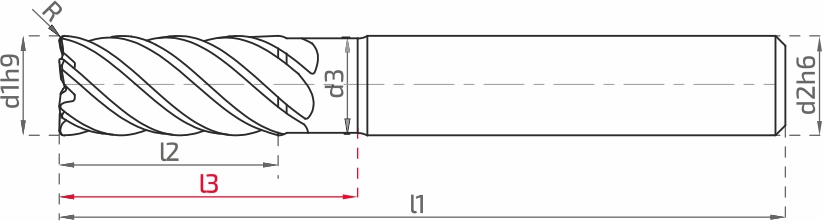

Önerilir Kabul Edilebilir Önerilmez| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | d3 | l1 | l2 | l3 | Köşe | Z | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 62100 | 155.5.0600.0580.R0050.0130.0570.0200.00.S06D1C01.01 | 155506005 | 6 | 6 | 5.70 | 58 | 13 | 20 | R 0.50 | 5 | ||
| 62102 | 155.5.0800.0640.R0050.0180.0760.0250.00.S08D1C01.01 | 155508005 | 8 | 8 | 7.60 | 64 | 18 | 25 | R 0.50 | 5 | ||
| 62104 | 155.5.0800.0640.R0100.0180.0760.0250.00.S08D1C01.01 | 155508010 | 8 | 8 | 7.60 | 64 | 18 | 25 | R 1.00 | 5 | ||
| 62106 | 155.6.1000.0730.R0050.0220.0950.0300.00.S10D1C01.01 | 155610005 | 10 | 10 | 9.50 | 73 | 22 | 30 | R 0.50 | 6 | ||
| 62108 | 155.6.1000.0730.R0100.0220.0950.0300.00.S10D1C01.01 | 155610010 | 10 | 10 | 9.50 | 73 | 22 | 30 | R 1.00 | 6 | ||
| 62110 | 155.6.1200.0650.R0050.0360.0000.0000.00.S12D1C01.01 | 155612065 | 12 | 12 | - | 65 | 36 | - | R 0.50 | 6 | ||
| 62112 | 155.6.1200.0870.R0050.0360.0000.0000.00.S12D1C01.01 | 155612088 | 12 | 12 | - | 87 | 36 | - | R 0.50 | 6 | ||
| 62114 | 155.6.1200.0820.R0050.0260.1140.0370.00.S12D1C01.01 | 155612005 | 12 | 12 | 11.40 | 82 | 26 | 37 | R 0.50 | 6 | ||
| * | 62116 | 155.6.1200.0820.R0100.0260.1140.0370.00.S12D1C01.01 | 155612010 | 12 | 12 | 11.40 | 82 | 26 | 37 | R 1.00 | 6 | |
| 62118 | 155.6.1200.0820.R0200.0260.1140.0370.00.S12D1C01.01 | 155612020 | 12 | 12 | 11.40 | 82 | 26 | 37 | R 2.00 | 6 | ||
| 62120 | 155.6.1200.0820.R0300.0260.1140.0370.00.S12D1C01.01 | 155612030 | 12 | 12 | 11.40 | 82 | 26 | 37 | R 3.00 | 6 | ||
| * | 62122 | 155.6.1600.0930.R0030.0340.1520.0420.00.S16D1C01.01 | 155616003 | 16 | 16 | 15.20 | 93 | 34 | 42 | R 0.30 | 6 | |
| * | 62124 | 155.6.1600.0930.R0100.0340.1520.0420.00.S16D1C01.01 | 155616010 | 16 | 16 | 15.20 | 93 | 34 | 42 | R 1.00 | 6 | |
| * | 62126 | 155.6.1600.0930.R0200.0340.1520.0420.00.S16D1C01.01 | 155616020 | 16 | 16 | 15.20 | 93 | 34 | 42 | R 2.00 | 6 | |
| 62128 | 155.6.1600.0930.R0300.0340.1520.0420.00.S16D1C01.01 | 155616030 | 16 | 16 | 15.20 | 93 | 34 | 42 | R 3.00 | 6 | ||
| 62130 | 155.6.2000.1050.R0300.0420.1900.0520.00.S20D1C01.01 | 155620030 | 20 | 20 | 19 | 105 | 42 | 52 | R 3.00 | 6 |

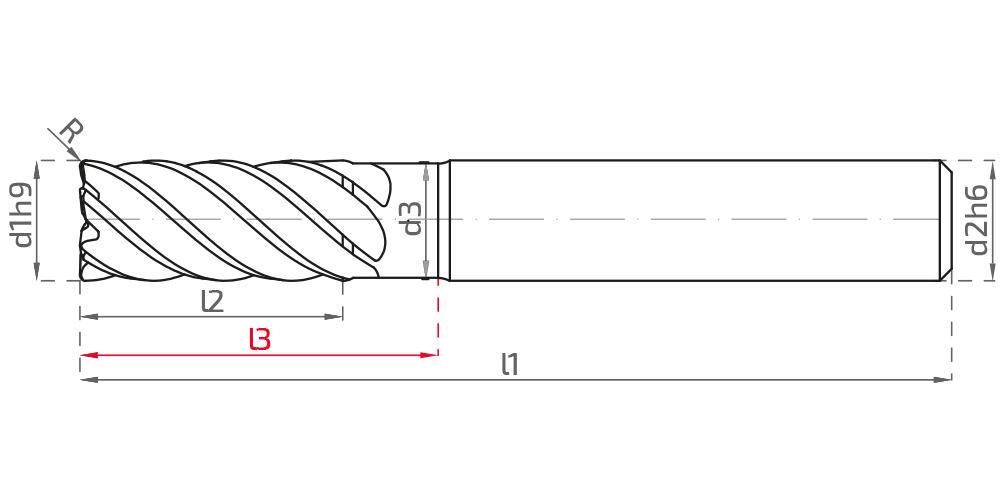

| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | d3 | l1 | l2 | l3 | Köşe | Z | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 62132 | 155.6.1000.1000.R0100.0400.0000.0000.00.S10D1C01.01 | 155U610100 | 10 | 10 | - | 100 | 40 | - | R 1.00 | 6 | ||
| 62134 | 155.6.1200.1000.R0100.0480.0000.0000.00.S12D1C01.01 | 155U612100 | 12 | 12 | - | 100 | 48 | - | R 1.00 | 6 | ||
| 62136 | 155.6.1600.1100.R0050.0480.1520.0650.00.S16D2C01.01 | 155U616005 | 16 | 16 | 15.2 | 110 | 48 | 65 | R 0.50 | 6 | ||
| 62138 | 155.6.1600.1000.R0100.0480.0000.0000.00.S16D2C01.01 | 155U616010SP | 16 | 16 | - | 100 | 48 | - | R 1.00 | 6 | ||
| 62140 | 155.6.1600.1200.R0200.0640.0000.0000.00.S16D1C01.01 | 155U616125 | 16 | 16 | - | 120 | 64 | - | R 2.00 | 6 | ||
| 62142 | 155.6.2000.1650.R0300.0800.0000.0000.00.S20D1C01.01 | 155U620165 | 20 | 20 | - | 165 | 80 | - | R 3.00 | 6 | ||
| 62144 | 155.6.2000.1650.R0150.0600.0000.0000.00.S20D2C01.01 | 155U620015 | 20 | 20 | - | 165 | 60 | - | R 1.50 | 6 |
| ᴓ | ap=2xØ | ap=3xØ | ap=4xØ |
|---|---|---|---|
| 4 | 0,016-0,032 | ||
| 6 | 0,036-0,072 | 0,036-0,072 | 0,04-0,07 |
| 8 | 0,048-0,096 | 0,048-0,086 | 0,05-0,08 |
| 10 | 0,075-0,15 | 0,06-0,12 | 0,05-0,08 |
| 12 | 0,09-0,18 | 0,072-0,144 | 0,06-0,09 |
| 14 | 0,105-0,210 | 0,084-0,168 | 0,07-0,1 |
| 16 | 0,120-0,0240 | 0,07-0,1 | 0,07-0,1 |
| 18 | 0,135-0,270 | 0,12-0,15 | 0,12-0,15 |
| 20 | 0,150-0,300 | 0,12-0,24 | 0,13-0,16 |
| Malzeme | Kenar Frezeleme ap=2xØ/ae=0,05-0,12Ø Vc(m/dk) | Kenar Frezeleme ap=3xØ/ae=0,05-0,1Ø Vc(m/dk) | Kenar Frezeleme ap=4xØ/ae=0,05-0,1Ø Vc(m/dk) |
|---|---|---|---|
|
|
|
|
|
| Alaşımsız Çelik | 220-250 | 220-250 | 200-230 |
| İmalat Çeliği | 210-240 | 210-240 | 190-220 |
| Islah Çeliği | 110-140 | 110-140 | 100-120 |
| Soğuk İş Takım Çeliği | 80-110 | 75-105 | 70-90 |
| Sıcak İş Takım Çeliği | 80-110 | 75-105 | 70-90 |
| AISI 304-416-420 | 120-150 | 120-150 | 95-125 |
| AISI 316-440 | 100-130 | 90-120 | 80-110 |
| 17-4 PH 15-5 PH | 90-120 | 80-110 | 70-100 |
| Krom Kobalt Alaşım | 70-100 | 70-90 | 65-85 |
| Duplex F51 | 90-130 | 90-130 | 70-110 |
| Super Duplex F55 | 90-130 | 90-130 | 70-110 |
| Gri Dökme Demir | 200-235 | 200-235 | 195-215 |
| Alaşımlı Dökme Demir | 200-240 | 200-240 | 190-220 |
| Hassas Döküm | 200-245 | 200-245 | 190-225 |
| Demir Bazlı Süper Alaşımlar | 45-65 | 45-65 | 40-60 |
| Nikel Bazlı Süper Alaşımlar | 40-55 | 40-55 | 40-50 |
| Titanyum Bazlı Süper Alaşımlar | 100-120 | 95-115 | 90-105 |
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir Kabul Edilebilir Önerilmez
