Finiş
Kaba
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|

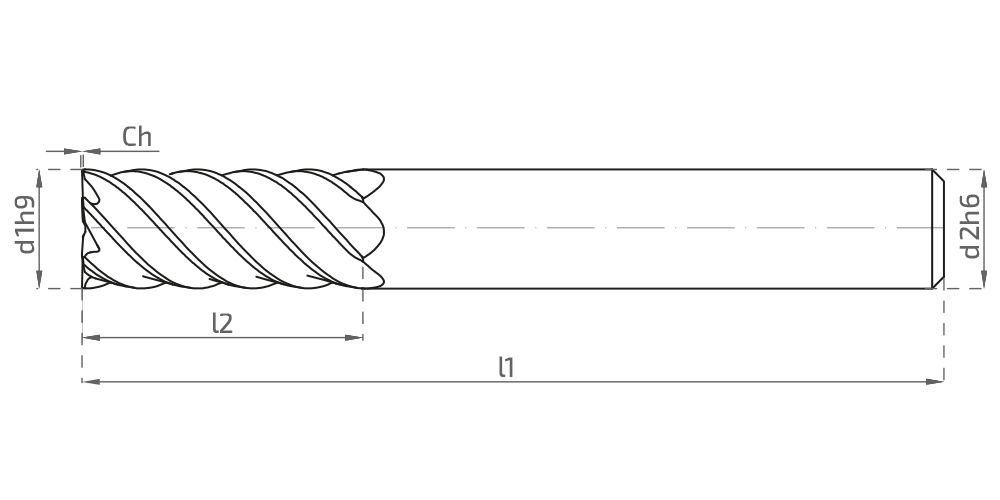

Önerilir Kabul Edilebilir Önerilmez| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | Köşe | Z | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|---|
| * | 18100 | 112.6.0600.0570.C0010.0130.0000.0000.00.S06G1A02.01 | 112606058 | 6 | 6 | 57 | 13 | Ch 0.10 | 6 | |
| * | 18102 | 112.6.0800.0630.C0010.0190.0000.0000.00.S08G1A02.01 | 112608064 | 8 | 8 | 63 | 19 | Ch 0.10 | 6 | |
| * | 18104 | 112.6.1000.0720.C0010.0220.0000.0000.00.S10G1A02.01 | 112610073 | 10 | 10 | 72 | 22 | Ch 0.10 | 6 | |
| * | 18106 | 112.6.1200.0830.C0010.0260.0000.0000.00.S12G1A02.01 | 112612082 | 12 | 12 | 83 | 26 | Ch 0.10 | 6 | |
| * | 18108 | 112.6.1600.0920.C0020.0320.0000.0000.00.S16G1A02.01 | 112616093 | 16 | 16 | 92 | 32 | Ch 0.20 | 6 | |
| 18110 | 112.8.2000.1040.C0020.0380.0000.0000.00.S20G1A02.01 | 112820105 | 20 | 20 | 104 | 38 | Ch 0.20 | 8 |
| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | Köşe | Z | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|---|
| * | 18112 | 112.6.0600.0800.C0010.0300.0000.0000.00.S06G1A02.01 | 112606080 | 6 | 6 | 80 | 30 | Ch 0.10 | 6 | |
| * | 18114 | 112.6.0800.1000.C0010.0350.0000.0000.00.S08G1A02.01 | 112608100 | 8 | 8 | 100 | 35 | Ch 0.10 | 6 | |
| * | 18116 | 112.6.1000.1000.C0010.0450.0000.0000.00.S10G1A02.01 | 112610100 | 10 | 10 | 100 | 45 | Ch 0.10 | 6 | |
| * | 18118 | 112.6.1200.1100.C0010.0550.0000.0000.00.S12G1A02.01 | 112612110 | 12 | 12 | 110 | 55 | Ch 0.10 | 6 | |
| * | 18120 | 112.6.1600.1300.C0020.0650.0000.0000.00.S16G1A02.01 | 112616130 | 16 | 16 | 130 | 65 | Ch 0.20 | 6 | |
| * | 18122 | 112.8.2000.1500.C0020.0750.0000.0000.00.S20G1A02.01 | 112820150 | 20 | 20 | 150 | 75 | Ch 0.20 | 8 |
| Ø | ae=0.25Ø | ae=0.20Ø | ae=0.10Ø | ae=0.10Ø |
|---|---|---|---|---|
| 6 | 0.018 | 0.019 | 0.024 | 0.024 |
| 8 | 0.027 | 0.030 | 0.042 | 0.045 |
| 10 | 0.035 | 0.037 | 0.048 | 0.051 |
| 12 | 0.037 | 0.040 | 0.054 | 0.057 |
| 16 | 0.045 | 0.049 | 0.064 | 0.069 |
| 20 | 0.052 | 0.058 | 0.075 | 0.080 |
| Malzeme | Kanal Frezeleme | Kenar Frezeleme |
|---|---|---|
|
|
|
|
| ap=2.0Ø / ae=0.25Ø | ap=2.0Ø / ae=0.20 - 0.10Ø | |
| Vc (m/dk) | Vc (m/dk) | |
| Soğuk İş Takım Çeliği | 110-150 | 150-180 |
| Sıcak İş Takım Çeliği | 100-140 | 140-170 |
| AISI 304 - 416 - 420 | 70-100 | 100-130 |
| AISI 316 - 440 | 70-100 | 100-130 |
| 17-4 PH 15-5 PH | 65-90 | 90-120 |
| Krom Kobalt Alaşım | 65-90 | 90-120 |
| Duplex F51 | 60-80 | 80-110 |
| Super Duplex F55 | 60-80 | 80-110 |
| Titanyum | 60-80 | 70-100 |
| Titanyum Alaşımları | 55-75 | 65-95 |
| ≤ 54 HRC | 80-110 | 110-140 |
| >54 HRC | 20-50 | 50-80 |
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir Kabul Edilebilir Önerilmez
