Finiş
Kaba
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|

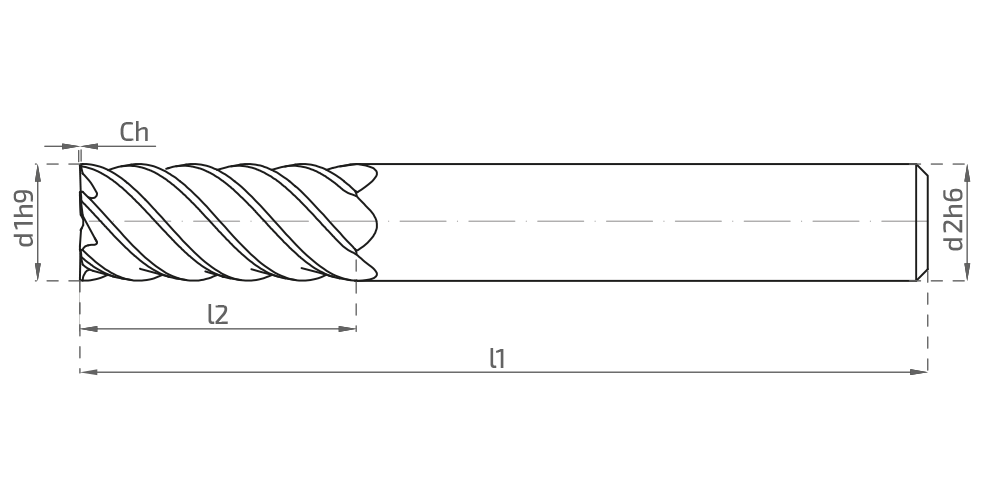

Önerilir Kabul Edilebilir Önerilmez| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | Köşe | Z | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|---|
| * | 15128 | 110.6.0600.0580.C0010.0150.0000.0000.00.S06B1A01.01 | 110606058 | 6 | 6 | 58 | 15 | Ch 0.10 | 6 | |
| * | 15130 | 110.6.0800.0640.C0010.0190.0000.0000.00.S08B1A01.01 | 110608064 | 8 | 8 | 64 | 19 | Ch 0.10 | 6 | |
| * | 15132 | 110.6.1000.0730.C0010.0220.0000.0000.00.S10B1A01.01 | 110610073 | 10 | 10 | 73 | 22 | Ch 0.10 | 6 | |
| * | 15134 | 110.6.1200.0820.C0010.0260.0000.0000.00.S12B1A01.01 | 110612082 | 12 | 12 | 82 | 26 | Ch 0.10 | 6 | |
| * | 15136 | 110.6.1400.0820.C0015.0310.0000.0000.00.S14B1A01.01 | 110614082 | 14 | 14 | 82 | 31 | Ch 0.15 | 6 | |
| * | 15138 | 110.6.1600.0930.C0015.0320.0000.0000.00.S16B1A01.01 | 110616093 | 16 | 16 | 93 | 32 | Ch 0.15 | 6 | |
| 15140 | 110.8.1800.0930.C0015.0320.0000.0000.00.S18B1A01.01 | 110818093 | 18 | 18 | 93 | 32 | Ch 0.15 | 8 | ||
| 15142 | 110.8.2000.1050.C0015.0380.0000.0000.00.S20B1A01.01 | 110820105 | 20 | 20 | 105 | 38 | Ch 0.15 | 8 |
| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | Köşe | Z | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|---|---|
| * | 15144 | 110.6.0600.0820.C0010.0300.0000.0000.00.S06B1A01.01 | 110606080 | 6 | 6 | 82 | 30 | Ch 0.10 | 6 | |
| * | 15146 | 110.6.0800.0910.C0010.0400.0000.0000.00.S08B1A01.01 | 110608090 | 8 | 8 | 91 | 40 | Ch 0.10 | 6 | |
| * | 15148 | 110.6.1000.1000.C0010.0450.0000.0000.00.S10B1A01.01 | 110610100 | 10 | 10 | 100 | 45 | Ch 0.10 | 6 | |
| * | 15150 | 110.6.1200.1100.C0010.0550.0000.0000.00.S12B1A01.01 | 110612110 | 12 | 12 | 110 | 55 | Ch 0.10 | 6 | |
| * | 15152 | 110.6.1400.1100.C0015.0600.0000.0000.00.S14B1A01.01 | 110614110 | 14 | 14 | 110 | 60 | Ch 0.15 | 6 | |
| * | 15154 | 110.6.1600.1250.C0015.0700.0000.0000.00.S16B1A01.01 | 110616125 | 16 | 16 | 125 | 70 | Ch 0.15 | 6 | |
| 15156 | 110.8.1800.1430.C0015.0700.0000.0000.00.S18B1A01.01 | 110818140 | 18 | 18 | 143 | 70 | Ch 0.15 | 8 | ||
| 15158 | 110.8.2000.1500.C0015.0750.0000.0000.00.S20B1A01.01 | 110820150 | 20 | 20 | 150 | 75 | Ch 0.15 | 8 |
| Ø | ae=0.25Ø | ae=0.20Ø | ae=0.10Ø |
|---|---|---|---|
| 6 | 0.028 | 0.030 | 0.024 |
| 8 | 0.046 | 0.051 | 0.045 |
| 10 | 0.054 | 0.059 | 0.051 |
| 12 | 0.060 | 0.066 | 0.057 |
| 14 | 0.064 | 0.074 | 0.063 |
| 16 | 0.073 | 0.079 | 0.069 |
| 18 | 0.078 | 0.086 | 0.074 |
| 20 | 0.085 | 0.092 | 0.080 |
| Malzeme | Kanal Frezeleme | Kenar Frezeleme |
|---|---|---|
|
|
|
|
| ap=2.0Ø / ae=0.25Ø | ap=2.0Ø / ae=0.20- 0.10Ø | |
| Vc (m/dk) | Vc (m/dk) | |
| Alaşımsız Çelik | 100-140 | 140-170 |
| İmalat Çeliği | 80-110 | 110-140 |
| lslah Çeliği | 80-100 | 105-130 |
| Soğuk İş Takım Çeliği | 60-80 | 80-105 |
| Sıcak İş Takım Çeliği | 60-80 | 80-105 |
| AISI 304 - 416 - 420 | 40-60 | 55-80 |
| AISI 316 - 440 | 40-60 | 55-80 |
| 17-4 PH 15-5 PH | 40-60 | 55-80 |
| Krom Kobalt Alaşımları | 40-60 | 55-80 |
| Duplex F51 | 40-60 | 55-80 |
| Super Duplex F55 | 40-60 | 55-80 |
| Gri Dökme Demir | 80-110 | 110-140 |
| Alaşımlı Dökme Demir | 80-100 | 105-130 |
| Hassas Döküm | 80-100 | 105-130 |
| Titanyum | 40-50 | 50-70 |
| Titanyum Alaşımları | 40-50 | 50-70 |
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir Kabul Edilebilir Önerilmez
