Finiş
Kaba
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir

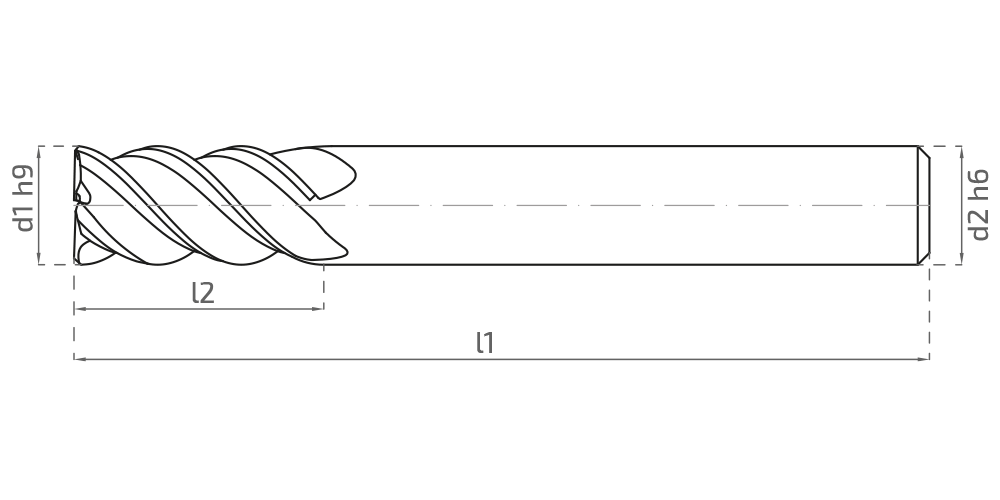

Kabul Edilebilir Önerilmez| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|
| * | 15100 | 102.4.0300.0510.K0000.0080.0000.0000.00.S06H1A02.01 | 102403045 | 3 | 6 | 51 | 8 | |
| * | 15102 | 102.4.0400.0510.K0000.0110.0000.0000.00.S06H1A02.01 | 102404045 | 4 | 6 | 51 | 11 | |
| * | 15104 | 102.4.0500.0510.K0000.0130.0000.0000.00.S06H1A02.01 | 102405050 | 5 | 6 | 51 | 13 | |
| * | 15106 | 102.4.0600.0580.K0000.0200.0000.0000.00.S06H1A02.01 | 102406060 | 6 | 6 | 58 | 20 | |
| * | 15108 | 102.4.0800.0640.K0000.0200.0000.0000.00.S08H1A02.01 | 102408060 | 8 | 8 | 64 | 20 | |
| * | 15110 | 102.4.1000.0730.K0000.0250.0000.0000.00.S10H1A02.01 | 102410070 | 10 | 10 | 73 | 25 | |
| * | 15112 | 102.4.1200.0750.K0000.0260.0000.0000.00.S12H2A02.01 | 102412075 | 12 | 12 | 75 | 26 |
| Stok | Sipariş Kodu | Kod | Eski Kod | d1h9 | d2h6 | l1 | l2 | İlgili Doküman |
|---|---|---|---|---|---|---|---|---|
| * | 15114 | 102.4.0300.0600.K0000.0150.0000.0000.00.S03H2A02.01 | 102403060 | 3 | 3 | 60 | 15 | |
| * | 15116 | 102.4.0400.0750.K0000.0150.0000.0000.00.S04J1A02.01 | 102404075 | 4 | 4 | 75 | 15 | |
| * | 15118 | 102.4.0500.0750.K0000.0200.0000.0000.00.S05J1A02.01 | 102405075 | 5 | 5 | 75 | 20 | |
| * | 15120 | 102.4.0600.0800.K0000.0200.0000.0000.00.S06J1A02.01 | 102406080 | 6 | 6 | 80 | 20 | |
| * | 15122 | 102.4.0800.1000.K0000.0250.0000.0000.00.S08H1A02.01 | 102408100 | 8 | 8 | 100 | 25 | |
| * | 15124 | 102.4.1000.1000.K0000.0300.0000.0000.00.S10H1A02.01 | 102410100 | 10 | 10 | 100 | 30 | |
| * | 15126 | 102.4.1200.1000.K0000.0350.0000.0000.00.S12H1A02.01 | 102412100 | 12 | 12 | 100 | 35 |
| Ø | Ø | ||
|---|---|---|---|
| 3 | 0.02 | 3 | 0.015 |
| 4 | 0.025 | 4 | 0.02 |
| 5 | 0.03 | 5 | 0.025 |
| 6 | 0.035 | 6 | 0.03 |
| 8 | 0.045 | 8 | 0.035 |
| 10 | 0.05 | 10 | 0.04 |
| 12 | 0.06 | 12 | 0.045 |
| Kenar Frezeleme ap≤1.5Ø ae≤0.05Ø | Kenar Frezeleme ap≤1Ø ae≤0.03Ø (D<Ø3) ae≤0.05Ø (D≥Ø3) max: 0.5mm | ||
|---|---|---|---|
|
|
|
||
| Vc (m/dk) | Vc (m/dk) | ||
| Ø | Ø | ||
| 3 | 140 - 160 | 3 | 90 -110 |
| 4 | 140 - 160 | 4 | 90 - 110 |
| 5 | 180 - 220 | 5 | 110 -130 |
| 6 | 180 - 220 | 6 | 110 -130 |
| 8 | 180 - 220 | 8 | 110 -130 |
| 10 | 180 - 220 | 10 | 110 -130 |
| 12 | 180 - 220 | 12 | 110 -130 |
| Çelik |
|
|
| Paslanmaz Çelik |
|
|
| Sertleştirilmiş Çelik ≤ 54 HRc |
|
|
| Sertleştirilmiş Çelik > 54 HRc |
|
|
| Döküm |
|
|
| Grafit |
|
|
| Demir Dışı Materyal |
|
|
| HRSA |
|
|
| Titanyum |
|
Önerilir Kabul Edilebilir Önerilmez
