222 Seria Ultra Bite

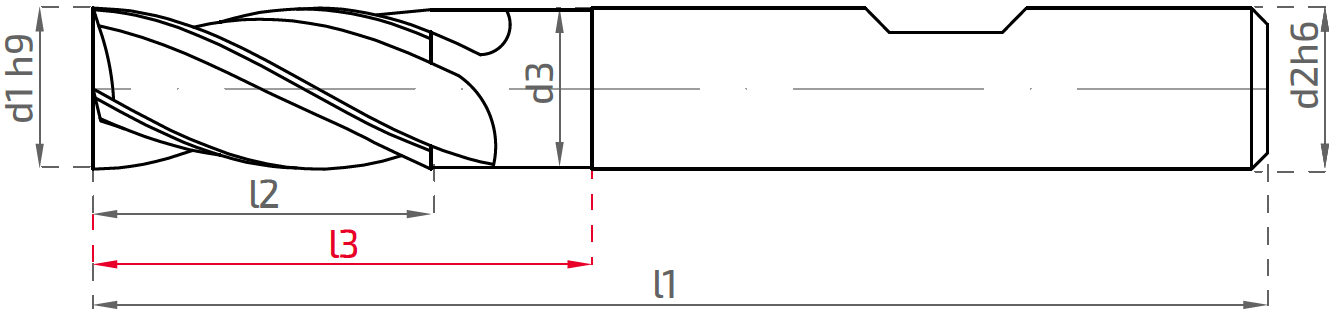

Stock	Order No	Legacy Code	d1h9	d2h6	d3	l1	l2	l3	Corner	Z	Weldon Order No
	23100	11F01_222K0040300A01	3	6	-	50	6	-	Ch 0,06	4	23101
	23102	11F20_222K0040400A01	4	6	-	54	8	-	Ch 0,08	4	23103
	23104	11F01_222K0040500A01	5	6	-	54	9	-	Ch 0,10	4	23105
	23106	11F01_222K0040600A01	6	6	-	54	10	-	Ch 0,12	4	23107
	23108	11F01_222K0040800A01	8	8	-	57	12	-	Ch 0,16	4	23109
*	23110	11F01_222K0041000A01	10	10	-	66	14	-	Ch 0,20	4	23111
*	23112	11F01_222K0041200A01	12	12	-	73	16	-	Ch 0,30	4	23113
*	23116	11F01_222K0041600A01	16	16	-	82	22	-	Ch 0,32	4	23117
	23120	11F01_222K0042000A01	20	20	-	92	26	-	Ch 0,40	4	23121

Stock	Order No	Legacy Code	d1h9	d2h6	d3	l1	l2	l3	Corner	Z	Weldon Order No
*	23122	11F01_22200040300A01	3	6	-	57	8	-	Ch 0,06	4	23123
*	23124	11F01_22200040400A01	4	6	-	57	11	-	Ch 0,08	4	23125
*	23126	11F01_22200040500A01	5	6	-	57	13	-	Ch 0,10	4	23127
*	23128	11F01_22200040600A01	6	6	5.7	57	13	19	Ch 0,12	4	23129
*	23130	11F01_22200040800A01	8	8	7.8	64	21	24	Ch 0,20	4	23131
*	23132	11F01_22200041000A01	10	10	9.7	72	22	29	Ch 0,20	4	23133
*	23134	11F01_22200041200A01	12	12	11.7	82	26	35	Ch 0,24	4	23135
*	23138	11F01_22200041600A01	16	16	15.7	93	36	41	Ch 0,32	4	23139
	23142	11F01_22200042000A01	20	20	19.7	105	41	53	Ch 0,40	4	23143

ᴓ	ap=1Ø	ap=0.50Ø	ae=0.35Ø	ae=0.30Ø	ae=0.25Ø	ae=0.20Ø	ae=0.15Ø	ae=0.10Ø
3	0,01-0,017	0,012-0,019	0.021	0.024	0.028	0.031	0.034	0.027
4	0,017-0,021	0,019-0,024	0.03	0.032	0.035	0.037	0.039	0.031
5	0,020-0,025	0,023-0,028	0.033	0.035	0.039	0.044	0.048	0.035
6	0,026-0,03	0,029-0,033	0.045	0.048	0.050	0.054	0.058	0.079
8	0,033-0,038	0,037-0,040	0.058	0.06	0.065	0.068	0.07	0.102
10	0,040-0,046	0,043-0,049	0.071	0.073	0.078	0.08	0.084	0.124
12	0,050-0,054	0,054-0,058	0.079	0.087	0.091	0.095	0.099	0.144
14	0,055-0,06	0,058-0,063	0.081	0.082	0.086	0.09	0.108	0.16
16	0,061-0,067	0,064-0,069	0.110	0.114	0.114	0.118	0.12	0.180
18	0,068-0,073	0,069-0,076	0.112	0.115	0.117	0.128	0.13	0.14
20	0,072-0,078	0,074-0,079	0.125	0.13	0.132	0.135	0.138	0.2

Frezare (Ultra-Bite)
