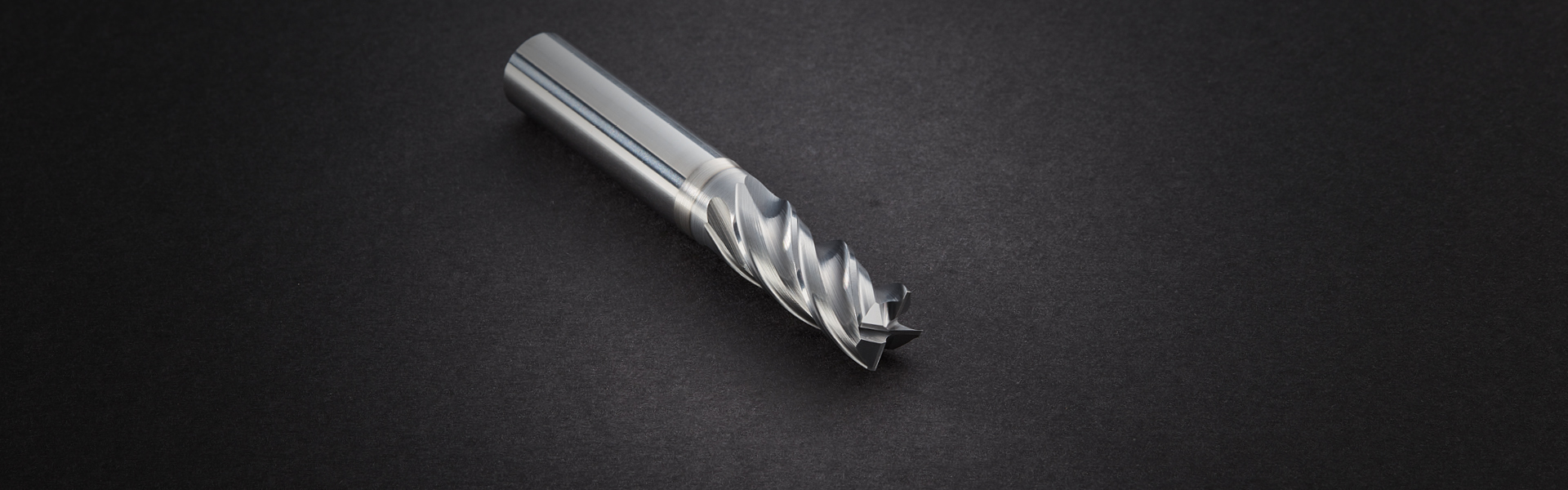

111 Plus Ultra-Bite Seria

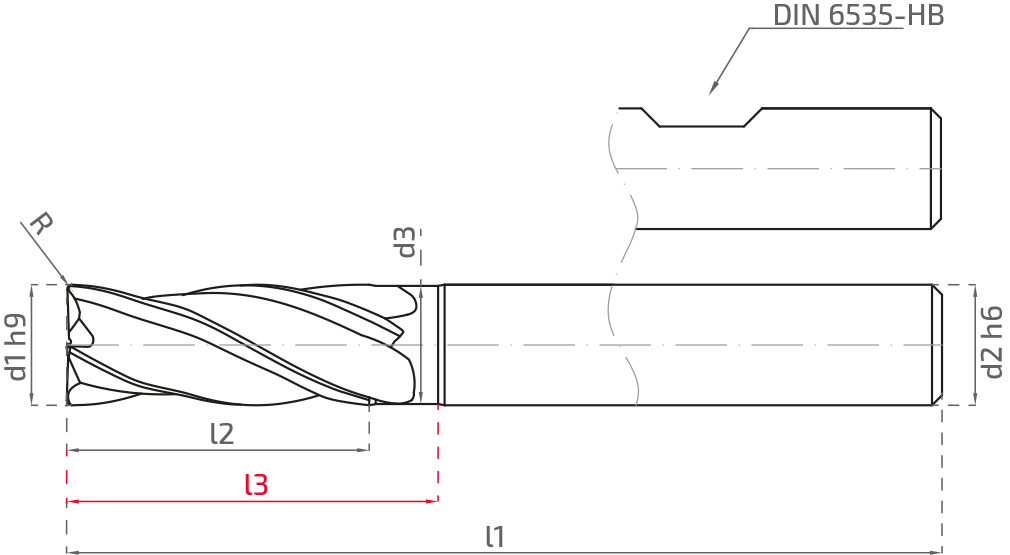

Order No	Legacy Code	d1h9	d2h6	d3	l1	l2	l3	Corner	Z
17100	11F20_111PU040600A01	6	6	5.90	80	16	21.70	R 0,50	4
17102	11F20_111PU040600A02	6	6	5.90	80	16	21.70	R 1,00	4
17104	11F20_111PU040800A01	8	8	7.80	80	20	25.50	R 0,50	4
17106	11F20_111PU040800A02	8	8	7.80	80	20	25.50	R 1,00	4
17108	11F20_111PU041000A01	10	10	9.80	100	22	31.50	R 0,50	4
17110	11F20_111PU041000A02	10	10	9.80	100	22	31.50	R 1,00	4
17112	11F20_111PU041200A01	12	12	11.70	100	28	39.20	R 0,50	4
17114	11F20_111PU041200A02	12	12	11.70	100	28	39.20	R 1,00	4

Ø	ap=1.5Ø	ap=1Ø	ap=0.50Ø	ae=0.35Ø	ae=0.30Ø	ae=0.25Ø	ae=0.20Ø	ae=0.15Ø	ae=0.10Ø
3	0,007	0,008	0,009	0,01	0,012	0,0125	0,013	0,014	0,016
4	0,009	0,01	0,01	0,02	0,025	0,026	0,028	0,029	0,03
5	0,01	0,011	0,02	0,03	0,035	0,036	0,038	0,04	0,045
6	0,02	0,028	0,03	0,045	0,05	0,057	0,059	0,061	0,065
8	0,03	0,04	0,045	0,05	0,06	0,068	0.07	0,073	0,078
10	0,04	0,045	0,05	0,06	0,07	0,075	0,078	0,08	0,082
12	0,05	0,06	0,065	0,07	0,08	0,09	0,1	0,11	0,13
16	0,08	0,095	0,1	0,12	0,13	0,14	0,145	0,15	0,16
20	0,09	0,12	0,15	0,17	0,175	0,18	0,185	0,19	0,22

Material	Slotting	Slotting	Shoulder Milling	Finish Milling

	ap=1.5 - 1Ø	ap= 1.0 - 0.5Ø	ap=1.5Ø / ae=0.35 - 0.20Ø	ap=1.5Ø / ae=0.20 - 0.10Ø
	Vc (m/min)	Vc (m/min)	Vc (m/min)	Vc (m/min)
Unalloyed steel	100-130	120 -160	150-180	170-220
Steel	100-130	1 20 -150	150-180	170-220
Tempered steel	90-120	110 -150	130-170	150-200
Cold work tool steel	80 -110	100-140	120 -150	140-180
Hot work tool steel	80-110	100-140	120 -150	140-180
AISI 304 - 416 - 420		50-70	70-90	80-100
AISI 316 - 440		45-70	55-80	60-90
17-4 PH 15-5 PH		45-70	55-80	60-90
Cobalt-Chrome alloys		30-50	35-55	40-70
Duplex F51		60-80	65-85	70-90
Super duplex F55		60-80	65-85	70-90
HRSA hastelloy	35-60	30-50	40-60	50-70
HRSA incoinel 625	35-60	30-50	40-60	50-70
HRSA incoinel 718	35-60	30-50	40-60	50-70
HRSA nimonic	35-60	30-50	40-60	50-70
Titanium	50-70	60-80	70-90	80-90
Titanium alloys	50-70	60-80	70-90	80-90
>54 HRC		50-70	55-75	60-85

Frezare (Ultra-Bite)
