106 EVO Mold Seria

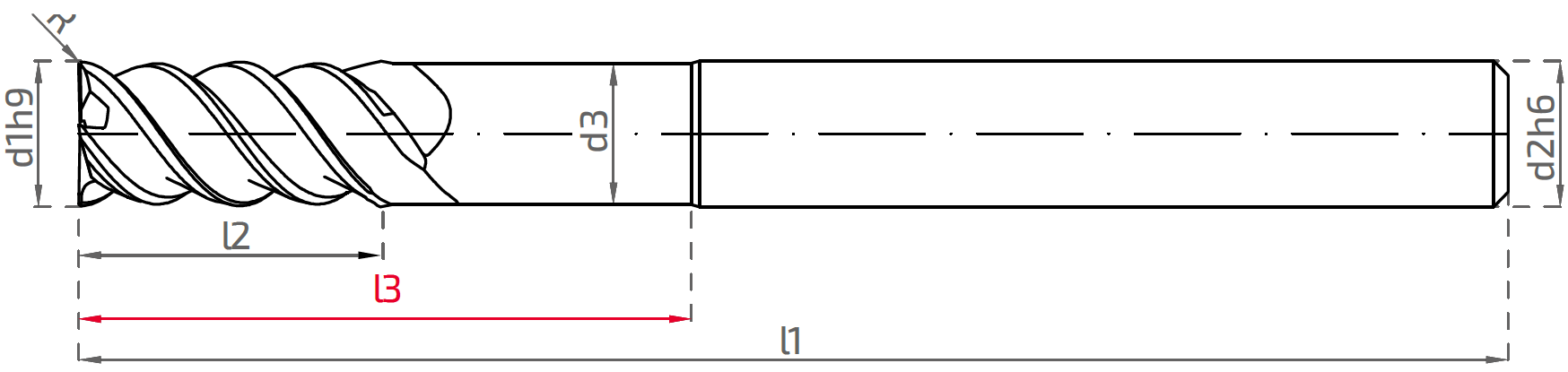

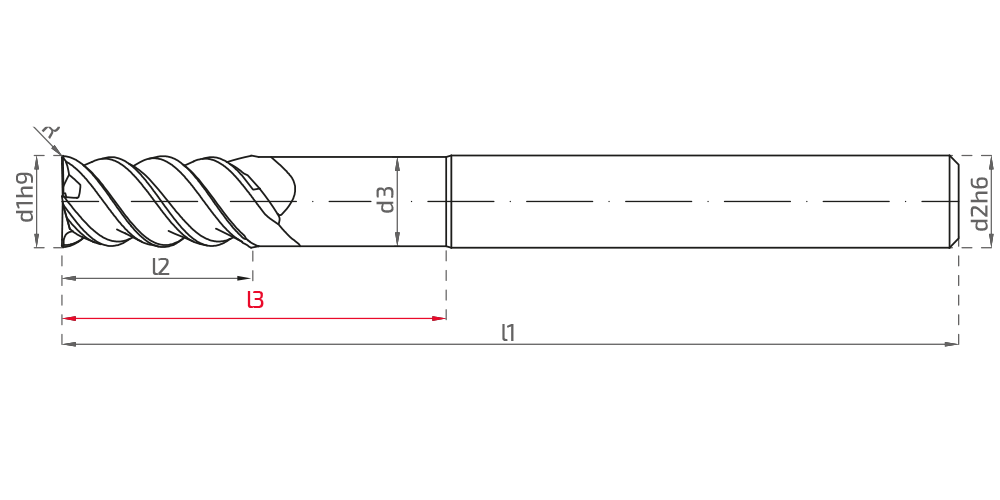

Order No	Legacy Code	d1h9	d2h6	d3	l1	l2	l3	Corner	Z
37100	11F20_106E0040600X01	6	6	5.80	100	12	24	R 1,00	4
37110	11F20_106E0040800A01	8	8	7.80	100	16	32	R 0,50	4
37102	11F20_106E0040800A02	8	8	7.80	100	16	32	R 1,00	4
37112	11F20_106E0041000A01	10	10	9.70	100	20	40	R 0,50	4
37104	11F20_106E0041000A02	10	10	9.70	100	20	40	R 1,00	4
37114	11F20_106E0041200A01	12	12	11.70	110	25	50	R 0,50	4
37106	11F20_106E0041200A02	12	12	11.70	110	25	50	R 1,00	4
37116	11F20_106E0041200A03	12	12	11.70	110	25	50	R 2,00	4

Ø	ap=0.050Ø	ae=0.10Ø	ae=0.30Ø	ae=0.20Ø	ae=0.15Ø	ae=0.10Ø
3	0.005	0.006	0.031	0.036	0.038	0.040
4	0.008	0.011	0.038	0.042	0.044	0.046
5	0.013	0.017	0.041	0.043	0.045	0.047
6	0.016	0.022	0.048	0.052	0.054	0.056
8	0.021	0.027	0.054	0.058	0.061	0.064
10	0.029	0.035	0.062	0.066	0.069	0.072
12	0.038	0.043	0.067	0.072	0.075	0.079
14	0.047	0.052	0.072	0.077	0.080	0.083
16	0.056	0.063	0.076	0.081	0.086	0.090
18	0.068	0.073	0.079	0.085	0.089	0.095
20	0.078	0.084	0.084	0.092	0.097	0.098
25	0.105	0.110	0.088	0.100	0.110	0.110

Material	Slotting	Shoulder Milling	Finish Milling

	ap=0.5 - 0.1Ø	ap=1.5Ø / ae=0.30 - 0.20Ø	ap=1.5Ø / ae=0.20 - 0.10Ø
	Vc (m/dk)	Vc (m/dk)	Vc (m/dk)
Unalloyed steel	95-125	180-210	210-230
Steel	90-120	180-210	210-230
Reclamation steel	80-110	160-190	190-120
Cold work tool steel	70-90	150-180	170-200
Hot work tool steel	60-80	140-170	160-190
Gray cast	100-130	250-280	280-330
Alloyed cast	70-100	150-190	190-240
Precision cast	60-90	130-160	160-210
<54 hrc	50-70	70-90	75-90
>54 hrc	40-60	50-70	70-90
