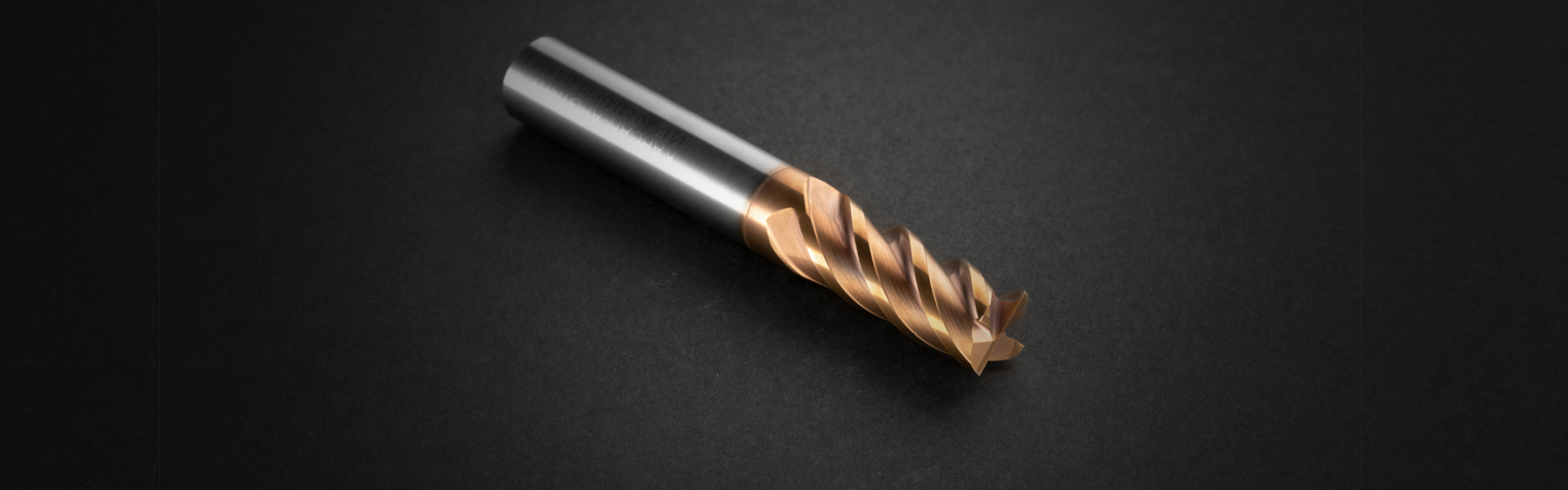

103 EVO Seria | Karcan

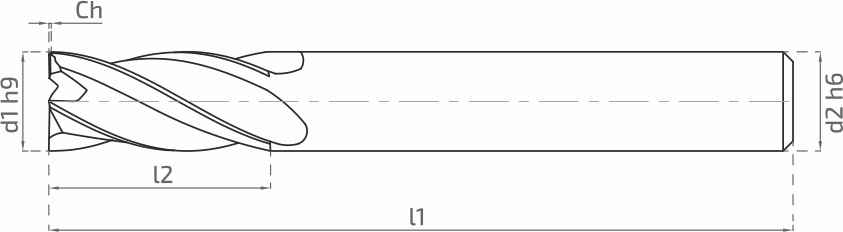

Stock	Order No	Code	d1h9	d2h6	l1	l2	Corner	Z
*	34100	103E402050 EVO	2	4	51	7	Ch 0,20	4
*	34102	103E403039 EVO	3	3	39	9	Ch 0,20	4
	34122	103E403050 EVO	3	3	51	9	Ch 0,20	4
*	34104	103E404050 EVO	4	4	51	14	Ch 0,20	4
*	34106	103E405051 EVO	5	5	51	15	Ch 0,20	4
*	34108	103E406058 EVO	6	6	58	15	Ch 0,20	4
*	34110	103E408064 EVO	8	8	64	20	Ch 0,20	4
*	34112	103E410073 EVO	10	10	73	21	Ch 0,20	4
*	34114	103E412083 EVO	12	12	83	25	Ch 0,20	4
*	34116	103E414083 EVO	14	14	83	30	Ch 0,20	4
*	34118	103E416093 EVO	16	16	93	35	Ch 0,20	4
*	34120	103E420105 EVO	20	20	105	38	Ch 0,20	4

Ø	ap=1.5Ø	ap=1Ø	ap=0.50Ø	ae=0.35Ø	ae=0.30Ø
3	0.007	0.032	0.037	0.039	0.041
4	0.012	0.039	0.043	0.045	0.047
5	0.018	0.042	0.044	0.046	0.048
6	0.023	0.049	0.053	0.055	0.057
8	0.028	0.056	0.06	0.063	0.066
10	0.036	0.064	0.068	0.071	0.074
12	0.045	0.069	0.074	0.077	0.08
14	0.054	0.074	0.079	0.083	0.086
16	0.065	0.079	0.084	0.089	0.093
18	0.076	0.082	0.088	0.093	0.097
20	0.087	0.087	0.095	0.1	0.105
25	0.115	0.092	0.105	0.11	0.119

Malzeme	Kanal Frezeleme	Kenar Frezeleme	Son Yüzey Frezeleme

	ap=0.5Ø Vc (m/dk)	ap=1.5Ø / ae=0.30 - 0.20Ø Vc (m/dk)	ap=1.5Ø / ae=0.20 - 0.10Ø Vc (m/dk)
Alaşımsız Çelik	95-125	150-180	180-210
İmalat Çeliği	90-120	140-170	170-200
lslah Çeliği	80-110	130-160	160-190
Soğuk İş Takım Çeliği	70-90	120-150	150-180
Sıcak İş Takım Çeliği	60-80	120-150	150-180
AISI 304 - 416 - 420	70-90	80-110	110-150
AISI 316 - 440	65-85	70-100	100-130
17-4 PH 15-5 PH	60-80	70-100	100-130
Krom Kobalt Alaşım	50-70	60-90	90-120
Gri Dökme Demir	100-130	250-280	280-330
Alaşımlı Dökme Demir	70-100	150-190	190-240
Hassas Döküm	60-90	130-160	160-210
>54 HRC	40-60	50-70	70-90
